Сшивка изображений для проекторов. Варианты решений. Видеокарта Matrox и система Mitsubishi PlayOut

Простое и доступное решение. Сшивка при помощи видеокарты Matrox.

Более подробную информацию можно узнать на сайте производителя по ссылке: http://www.matrox.com/graphics/en/products/graphics_cards/m_series/powerdesk/edge_overlap/. Ниже приводим краткий перевод этой статьи и отзыв наших коллег из американского офиса.

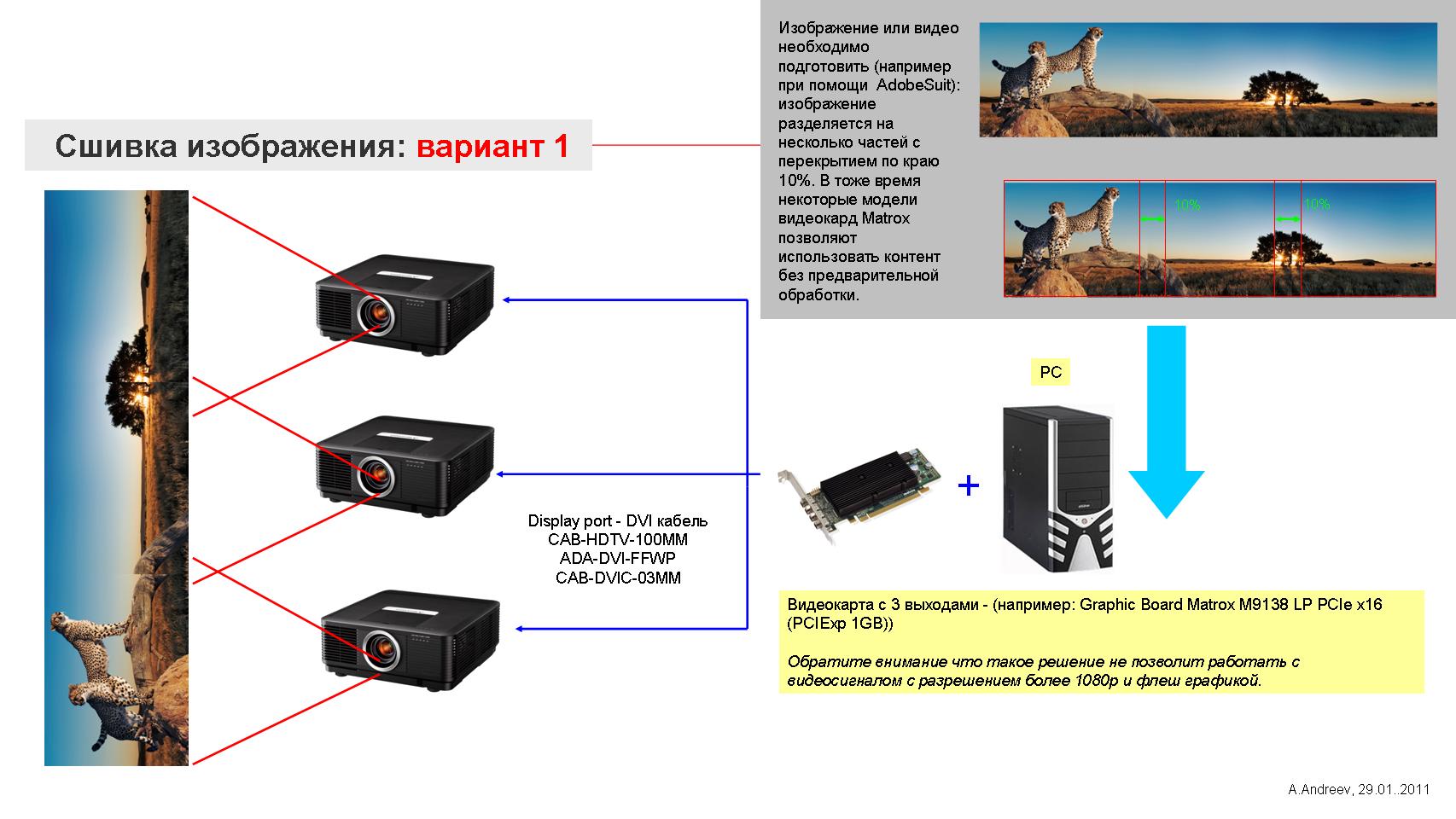

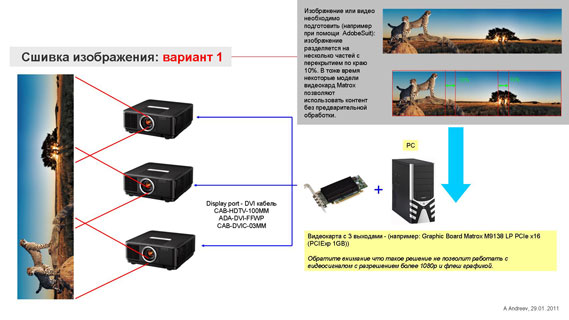

Видеокарты серии Matrox М имеют функцию PowerDesk Edge Overlap, что позволяет создавать полиэкранные решения для проекторов при относительно небольших затратах и достаточно простой конфигурации системы. Используя один компьютер и видекарту Matrox, можно строить инсталляции со сшивкой изображения вплоть до 8ми проекторов. При этом нет необходимости в другом дополнительном оборудовании.

Использование видеокарты серии Matrox M, позволяет системным интеграторам и дистрибьюторам, которые вкладываются в дополнительные услуги, предлагать эффективные решения для сшивки изображения.

Встроенные возможности прилагаемого программного обеспечения позволяют выравнивать яркость по краям стыкуемых изображения и настраивать все виды сшивки изображения, будь то горизонтальная компоновка, вертикальная компоновка, 2х2 и т.д.

Видеокарты серии Matrox M прекрасно совмещаются с проекторами с возможностью сшивки изображения (например, Mitsubishi 8000й серии). Эти проекторы обеспечивают отличное качество изображения, высокую силу светового потока, обладают повышенной надежностью и достаточно доступны.

" Видеокарты серии Matrox M с новой функцией Edge Overlap прекрасно работают и дополняют наши двухламповые проекторы Mitsubishi 8000й серии. Наши клиенты и системные интеграторы могут создавать идеальные мультиэкранные проекции при относительно небольших расходах на оборудование и программное обеспечение, делая это уникальное предложение Matrox и Mitsubishi великолепным решением для проектов, где у заказчика существуют высокие требования к качеству получаемого изображения и в тоже время, жесткие требования к бюджету..."- Wayne Kozuki, Продукт Менеджер по проекционному оборудованию, Mitsubishi Digital Electronics America.

Расширенные возможности. Сшивка при помощи программного обеспечения PlayOut

По сравнению с предыдущим способом, наше собственное решение имеет следующие преимущества:

- Возможность работы с видео с разрешением более 1080p, флеш графикой, directX 3D
- Большие возможности по управлению трансляцией контента и интегрированию в системы Digital Signage

Те из вас, кто был на стенде Mitsubishi Electric на выставке ISR2010 или ISE2011, наверняка обратили внимание на чрезвычайно насыщенный и динамичный видео ряд на самых разных устройствах отображения визуальной информации. Среди всего прочего, работали у нас на сшивке несколько проекторов XD8100U. Все это многообразие управлялось при помощи нашей собственной разработки – программного обеспечения PlayOut. О его основных характеристиках и преимуществах мы уже говорили в прошлом выпуске Новостей. В этот раз мы расскажем о том, что кроме традиционных применений для систем Digital Signage, данный софт успешно применяется и для сшивки изображения. Наши инженеры предлагают два способа:

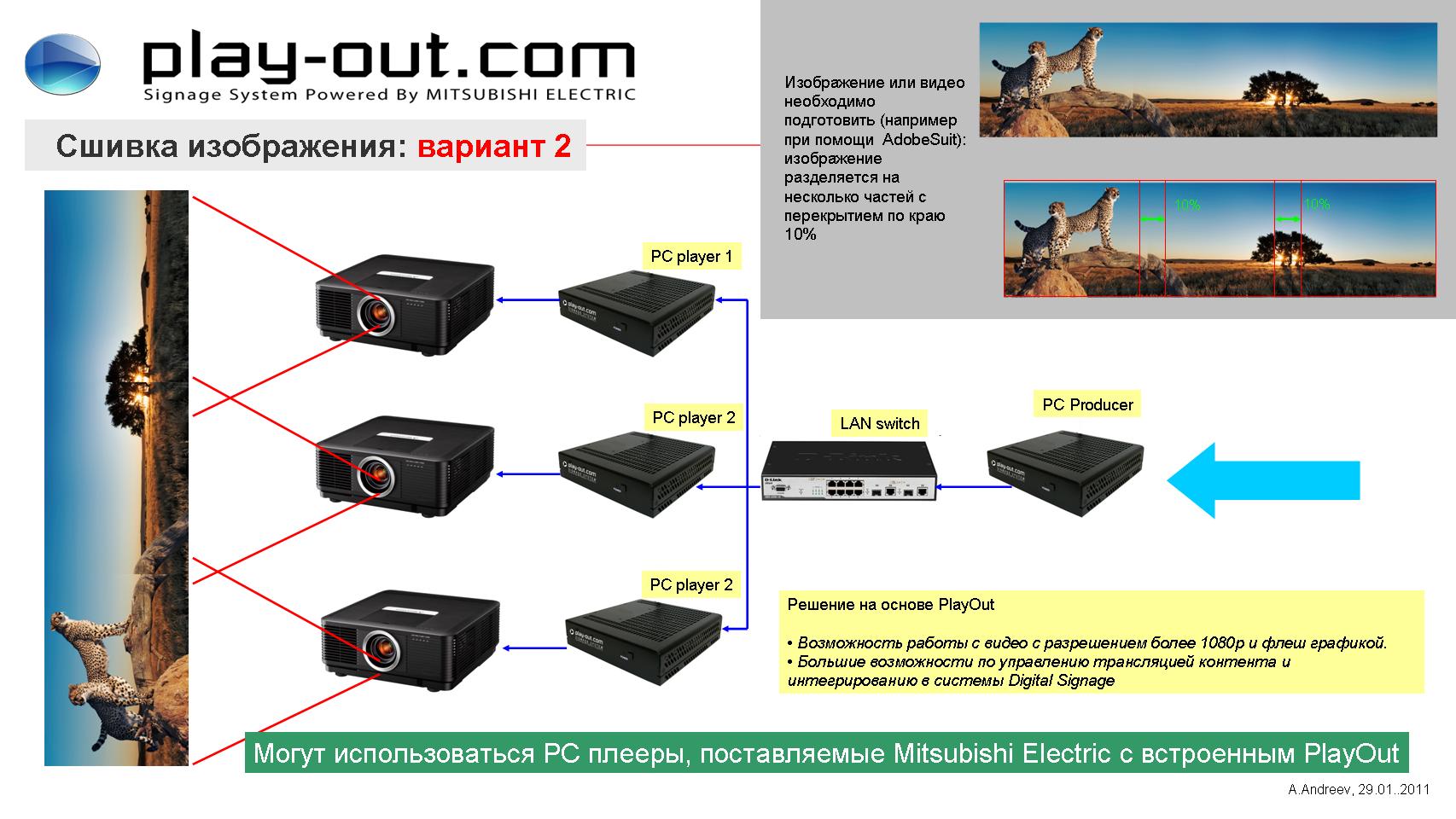

А) Трансляция изображений на проекторы путем организации LAN. На каждый из проекторов в этом случае понадобится PC плеер. Возможно использование нашего продукта с уже предустановленным PlayOut или любого другого, при соблюдении определенных технических требований. На каждый РС понадобится один рабочий ключ PlayOut. Кроме того в этой схеме изображение или видео необходимо подготовить (например при помощи AdobeSuit) с тем чтобы оно было разделено на несколько частей с перекрытием по краю 10%.

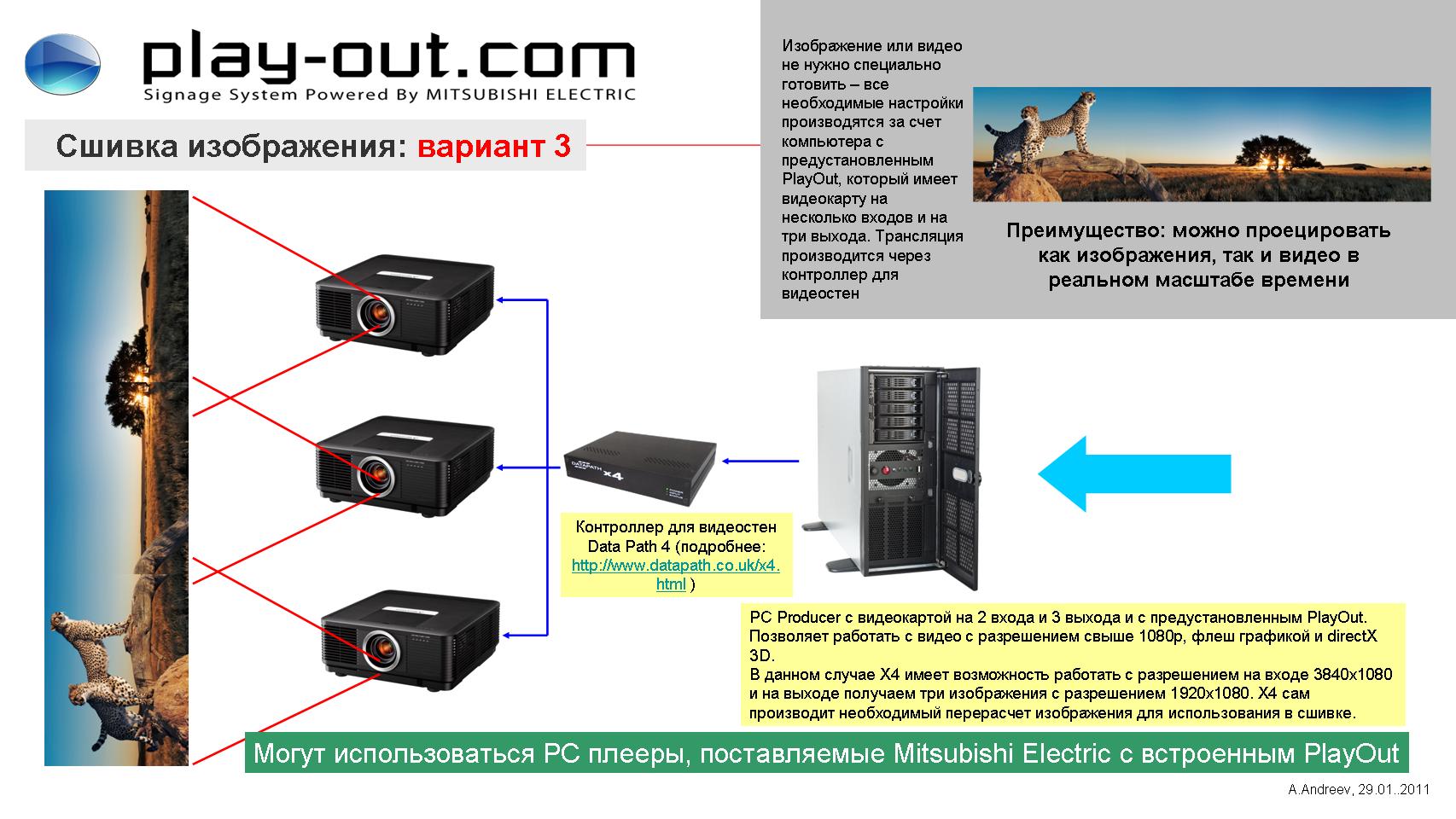

Б) Более продвинутое и системное решение. Трансляция на проекторы осуществляется через контроллер для видеостен Data Path 4 (подробная информация: http://www.datapath.co.uk/x4.html ). В основе конфигурации - PC Producer (основной компьютер, на котором размещается управляющая часть PlayOut) с видеокартой на 2 входа и 3 выхода и с предустановленным PlayOut. Позволяет работать с видео с разрешением свыше 1080p, флеш графикой и directX 3D.

В данном случае X4 имеет возможность работать с разрешением на входе 3840x1080, выдавая на выходе три изображения с разрешением 1920x1080. X4 сам производит необходимый перерасчет изображения для использования в сшивке.

Данное решение обладает наибольшими возможностями по работе с изображениями и видео, и самое главное, не требует предварительной обработки контента. Результат, как уже говорилось, вы могли видеть на наших международных выставках. Важным преимуществом здесь является системность (все компоненты поставляются Mitsubishi Electric) и высокое качество сервисной поддержки – наши инженеры из шведского офиса (а со временем, и с нашего) смогут оперативно помочь в вопросах установки и наладки подобной системы.

"Лазарный мир", по материалам московского представительства Mitsubishi Electric
